电子元器件与芯片封装类型概览 70种关键封装技术解析

电子元器件是构成电子设备的基础单元，而芯片封装则是集成电路（IC）与外部世界连接的物理载体。封装不仅保护芯片免受环境损害，还负责电气连接、散热和机械支撑。随着技术的演进，封装类型日益多样化，以下是对70种常见电子元器件及芯片封装类型的系统梳理。

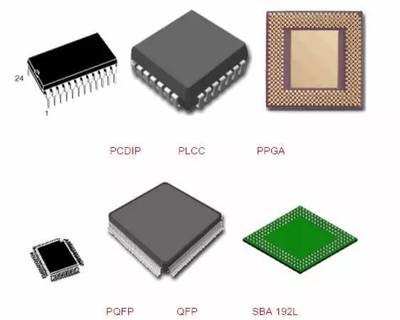

一、传统通孔插装元器件

这类元器件通过引脚插入印刷电路板（PCB）的孔中焊接固定。

1. 双列直插封装（DIP）：经典封装，两侧引脚平行排列。
2. 单列直插封装（SIP）：引脚单排排列，用于电阻网络等。
3. 晶体管外形封装（TO）系列：如TO-92、TO-220，用于晶体管、稳压器。
4. 引脚网格阵列（PGA）：CPU常用，引脚呈阵列排布于底部。

二、表面贴装器件（SMD）

直接贴装在PCB表面，适应高密度组装。

1. 小外形晶体管（SOT）：如SOT-23、SOT-223，用于小功率器件。
2. 小外形封装（SOP）：引脚从两侧引出，密度高于DIP。
3. 薄小外形封装（TSOP）：更薄版本，用于存储器。
4. 四侧引脚扁平封装（QFP）：引脚从四边引出，引脚数可达数百。
5. 薄型四侧引脚扁平封装（TQFP）：厚度更薄。
6. 塑料引线芯片载体（PLCC）：四边J形引脚，可插座安装。
7. 无引线芯片载体（LCC）：四边电极接触，无引脚。
8. 球栅阵列（BGA）：底部焊球阵列，高密度互连。
9. 微间距球栅阵列（µBGA）：焊球间距更小。
10. 芯片尺寸封装（CSP）：封装尺寸接近芯片尺寸。
11. 方形扁平无引脚封装（QFN）：底部散热焊盘，四边无引脚。

三、先进封装技术

满足高性能、小型化需求。

1. 系统级封装（SiP）：多芯片集成于单一封装。
2. 晶圆级封装（WLP）：在晶圆上完成封装，再切割。
3. 扇出型晶圆级封装（Fan-Out WLP）：I/O端子扇出至芯片外。
4. 2.5D封装：使用硅中介层连接芯片。
5. 3D封装：芯片垂直堆叠，TSV（硅通孔）互连。
6. 多芯片模块（MCM）：多芯片高密度互连于基板。

四、分立元器件封装

1. 电阻网络（SIP/DIP）：多个电阻集成。
2. 电容阵列：多个电容集成封装。
3. 电感（屏蔽/非屏蔽）：如绕线式、叠层式。
4. 二极管封装：DO-35、DO-41等玻璃封装，SMA、SMB等表面贴装。
5. 晶振封装：HC-49/S、SMD3225等。
6. 连接器：USB、HDMI、排针等，形态多样。
7. 继电器：DIP、SMD封装。
8. 传感器封装：如MEMS加速度计LGA封装。
9. 光电器件：LED的5050、3535封装，光电耦合器DIP-4等。

五、其他专用封装

1. 金属罐封装：高可靠性军用密封封装。
2. 陶瓷双列直插（CERDIP）：陶瓷材料，耐高温。
3. 陶瓷无引线芯片载体（CLCC）：陶瓷LCC。
4. 陶瓷球栅阵列（CBGA）：陶瓷基板BGA。
5. 塑料球栅阵列（PBGA）：塑料基板BGA。
6. 载带封装（TAB）：柔性载带连接。
7. 板上芯片（COB）：芯片直接粘接在PCB上键合。
8. 倒装芯片（Flip-Chip）：芯片凸点直接焊接至基板。
9. 微型SMD：01005、0201尺寸电阻电容。
10. 功率模块封装：如智能功率模块（IPM）的紧凑封装。
11. 射频模块封装：屏蔽罩集成，减少干扰。
12. 存储器专用封装：如SD卡、eMMC的BGA封装。
13. CPU/GPU专用封装：如LGA（栅格阵列）、FCBGA（倒装BGA）。
14. 汽车级封装：AEC-Q100认证，耐高温高湿。

六、按引脚形态分类补充

1. J形引脚封装（SOJ）：用于DRAM。
2. 翼形引脚封装：如QFP。
3. I形引脚封装：直引脚。
4. 焊球阵列：BGA类。
5. 焊盘阵列：LGA类。
6. 凸点阵列：Flip-Chip。

七、按材料分类补充

1. 塑料封装（Epoxy）：成本低，主流。
2. 陶瓷封装（Al2O3, AlN）：高热导，高可靠。
3. 金属封装（Kovar）：密封性好。
4. 玻璃封装：用于二极管等。

八、特殊形态封装

1. 柔性封装：可弯曲基板。
2. 裸芯片：未封装，用于COB或绑定。
3. 芯片级LED封装：倒装LED芯片直接应用。
4. MEMS封装：常含空腔保护微结构。
5. 天线封装（AiP）：毫米波天线集成于封装内。
6. 异质集成封装：不同工艺芯片集成。

九、行业标准与变体

1. DFN（双边扁平无引脚）：类似QFN，但引脚只在两侧。
2. SON（小外形无引脚）：小尺寸无引脚封装。
3. MSOP（微型SOP）：更小尺寸SOP。
4. TSSOP（薄缩小型SOP）：更薄更密。
5. HTSSOP（耐热TSSOP）：增强散热。
6. VQFP（甚小QFP）：更小引脚间距。
7. LQFP（低剖面QFP）：厚度更薄。
8. POP（堆叠封装）：封装上堆叠另一个封装。
9. PiP（封装内堆叠）：多芯片堆叠于一个封装内。
10. 嵌入式封装：芯片嵌入PCB内部。

###

从通孔插装到表面贴装，再到2.5D/3D等先进封装，封装技术持续推动电子设备向高性能、小型化、低功耗发展。了解这70种封装类型，有助于工程师根据电气特性、散热需求、空间限制和成本进行合理选型，是电子设计与制造的重要基础。随着异构集成和硅光子学等技术的成熟，封装技术将继续扮演创新关键角色。
